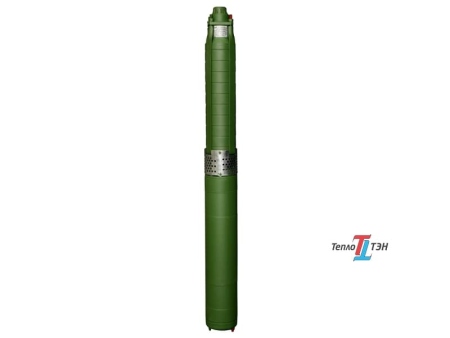

Насос ЭЦВ 4-1,5-80

Описание

Насосы типа «ЭЦВ» — артезианский погружной глубинный скважинный центробежный насос, многоступенчатый, секционный, вертикальный, с закрытым лопастным колесом одностороннего входа. Глубинный насос ЭЦВ предназначены для подъема воды общей минерализацией не более 1500мг/л, водородным показателем рН 6,5…9,5, с температурой до 25 °С, с массовой долей твердых механических примесей не более 0,01%, содержанием хлоридов не более 350 мг/л, сульфатов не более 500 мг/л, сероводорода не более 1,5 мг/л. Материал проточной части погружного насоса ЭЦВ — чугун, полифосфонитрилхлорид (норил), нержавеющая сталь, бронза.

Насос погружной ЭЦВ — одно— или многоступенчатый с вертикальным расположением вала, работает с подпором (расстояние от поверхности воды до напорного патрубка насоса — обеспечивает смачивание верхнего подшипника при запуске и бескавитационную работу насоса). Величина подпора — 1 метр. Ступени глубинного насоса ЭЦВ — радиального и полуосевого типов.

Погружной скважинный насос ЭЦВ опускается в скважину на колонне водоподъемных труб и подвешивается на устье скважины.Перекачиваемая жидкость поступает в погружной насос ЭЦВ через фильтрующую сетку корпуса на рабочее колесо.Подшипники насоса и электродвигателя смазываются и охлаждаются водой. Рабочее положение агрегата — вертикальное. Погружной насос никогда не должен работать «всухую» — даже кратковременное включение артезианского насоса в работе без воды приводит к повреждению подшипников и обмотки двигателя.

Погружные артезианские насос марки ЭЦВ оснощается обратным клапаном (тарельчатого или шарикового типа), который, удерживая в трубопроводе столб воды во время отключения насоса, что значительно облегчает повторный запуск насосного агрегата и защищает глубинный насос от обратного вращения колес насоса, а следовательно и двигателя, в случае обратного движения накаченной в трубопровод воды.

Характеристики

Условное обозначение артезианского насоса: ЭЦВ 4-1,5-80, где

• Э — с приводом от погружного электродвигателя;
• Ц — центробежный;
• В — для подачи воды;
• 4 — минимально допустимый внутренний диаметр обсадной колонны, мм, уменьшенный в 25 раз и округленный;
• 1,5 — подача, м.куб./ч;
• 80 — напор, м.

Назначение и область применения

ЭЦВ ЗПН ЭЦВ «Зелёный Погружной Насос тм» относятся к погружным (глубинным) скважинным электронасосным агрегатам и предназначены для подъёма воды из скважин для городского, промышленного и сельскохозяйственного водоснабжения, а также орошения и понижения грунтовых и пластовых вод. Изготавливаются для общего применения и для экспорта в климатическом исполнении У* по ГОСТ 15150.

Условия эксплуатации ЭЦВ ЗПН тм (требования к характеристикам воды)

• общая минерализация (сухой остаток) – не более 1500 мг/л;
• водородный показатель (рН) – от 6,5 до 9,5;
• температура – до 25°С;
• массовая доля твердых механических примесей – не более 0,01%;
• содержание хлоридов – не более 350 мг/л;
• содержание сульфатов – не более 500 мг/л.

Конструктивно-технические особенности ЭЦВ ЗПН

• Простая и надежная конструкция*;
• Высокое качество агрегатов;
• Высокие напорные характеристики: мощный и постоянный водяной напор (при любом режиме работы насоса);
• Запас мощности до 15% по гидравлическим и электрическим параметрам;
• Исключение возможности забивания рабочих органов насоса песком и илом (благодаря особенностям конструкции рабочего колеса)*;
• Устойчивость ПЭДВ к «скачкам» напряжения в электросети (что наиболее актуально для сельской местности).

Все типоразмеры насосных агрегатов работают в продолжительном режиме от сети трёхфазного переменного тока 380В, 50Гц. Изготавливаются для общего применения и для экспорта в климатическом исполнении У* по ГОСТ 1 51 50.

Основные используемые материалы — нержавеющие высоколегированные.

• Надёжный упорный подшипник ПЭДВ: его износостойкость и ударопрочность обеспечены применением в нём графитофторопласта марки КВ – новейшего антифрикционного материала**;
• Низкие потери мощности и уровень нагрева ПЭДВ в процессе работы;
• Энергоэффективность ПЭДВ и возможность применения частотного регулирования;
• Легко интегрируются в любые системы управления водоснабжением;
• Высокая ремонтопригодность (конструкция позволяет производить ремонт до полного износа статорного и роторного железа).

Преимущества скважинных насосов ЭЦВ ЗПН:

- надёжные насосы по выгодной цене;

- широкая и востребованная номенклатура;

- высокая эффективность по гидравлике и энергоэффективность;

- устойчивость двигателя к перепадам напряжения;

- высокая износостойкость и ударопрочность упорного подшипника;

- возможность применения частотного регулирования;

- легкая интеграция в любые системы управления водоснабжением;

- обязательная проверка каждой партии на испытательном стенде;

- высокая ремонтопригодность.

___________

* При соблюдении условий эксплуатации.

** О важности надёжного упорного подшипника красноречиво говорит общая статистика отказов ЭЦВ различных производителей: в 50% случаях выход из строя происходит именно из-за преждевременного износа либо повреждения упорного подшипника.
